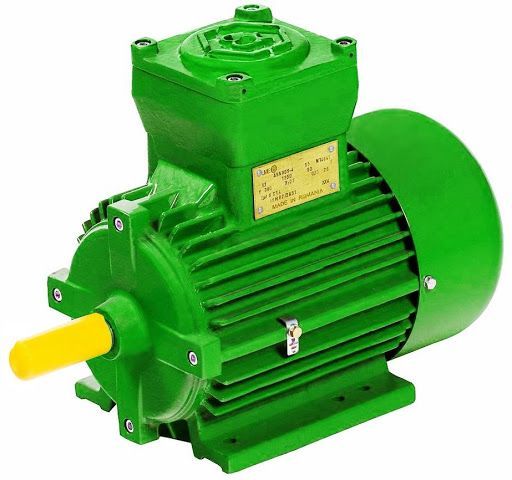

Cette gamme de moteurs sécurité augmentée, anti-étincelles et antidéflagrants en fonte est certifiée ATEX. Il s’agit de moteurs triphasés asynchrones basse tension, qui respectent les normes européennes et les exigences relatives à l’environnement industriel et à la sécurité.

La directive ATEX 2014/34/UE s’applique, comme la directive 94/9/CE, aux appareils et systèmes de protection destinés à être utilisés en atmosphère explosible. Par exemple, une atmosphère peut devenir explosive suivant des conditions locales et opérationnelles. Cette atmosphère est un mélange d’air, sous condition atmosphérique, de substance(s) inflammable(s) sous forme de gaz, de vapeurs, de brouillard ou de poussières.

La première étape dans le choix du moteur est de déterminer correctement la zone de risque. Si un moteur électrique doit être installé dans un lieu où la présence de matériaux dangereux est probable, l’utilisateur final doit déterminer correctement la classe, la catégorie et le groupe adaptés pour éviter des étincelles, la surchauffe ou des courts-circuits qui peuvent causer l’explosion.
En général, les moteurs électriques sont disponibles avec les types de protection suivantes : antidéflagrant, à sécurité accrue, anti-étincelle.

Notre moteur, votre satisfaction

Classification des moteurs électriques ATEX gaz et poussières

L’ATMOSPHÈRE EXPLOSIVE EST PRÉSENTE… ZONE GAZ/VAPEURS ZONE POUSSIÈRES
…en permanence ou pendant de longues périodes en fonctionnement normal 0 20
…occasionnellement en fonctionnement normal 1 21
…accidentellement, en cas de dysfonctionnement ou de courte durée 2 22
Zones définies par la réglementation ATEX

Nota : les couches, dépôts et tas de poussières combustibles doivent également être traités comme source susceptible de former une atmosphère explosive.

RISQUE ZONE CATÉGORIE D’APPAREIL MARQUAGE RÈGLEMENTAIRE
Risque permanent Zone 0 Catégorie 1 CE II 1 G
Zone 20 Catégorie 1 CE II 1 D
Risque occasionnel Zone 1 Catégorie 2 (ou 1) CE II 2 G (ou 1 G)
Zone 21 Catégorie 2 (ou 1) CE II 2 D (ou 1 D)
Risque potentiel Zone 2 Catégorie 3 (ou 2 ou 1) CE II 3 G (ou 2 G ou 1 G)
Zone 22 Catégorie 3 (ou 2 ou 1) CE II 3 D (ou 2 D ou 1 D)
Marquage des appareils (industries de surface)

II : industries de surface (en opposition à I pour les mines), G : gaz/vapeurs, D : poussières

Caractéristiques de la gamme Aluminium
Moteurs électriques ATEX gaz et poussières

Puissance de 0,12 kW à 11 kW

Hauteur d’axe de 56 à 160 mm

Tension 230/400 V // mono 230 V (simple ou double condensateur)

Fréquence 50/60 Hz

Rendement IE2 et IE3

Vitesse 2 pôles (3000 tr/min), 4 pôles (1500 tr/min), 6 pôles (900 tr/min), 8 pôles (750 tr/min), bivitesse

Forme B3 à pattes, B5 à bride, B35 à pattes et bride, B14 à bride taraudée, B34 à pattes et bride

Ventilation IC411

Protection minimum IP55

Isolation classe F/B

Pattes amovibles

Joint à lèvres

Roulements NSK

Sondes CTP à partir de 3 kW

Caractéristiques de la gamme Fonte
Moteurs électriques ATEX gaz et poussières

Puissance de 0,75 kW à 630 kW

Hauteur d’axe de 80 à 560 mm

Tension 230/400 V // 400/690 V

Fréquence 50/60 Hz

Rendement IE3

Vitesse 2 pôles (3000 tr/min), 4 pôles (1500 tr/min), 6 pôles (900 tr/min), 8 pôles (750 tr/min), bivitesse

Forme B3 à pattes, B5 à bride, B35 à pattes et bride, B14 à bride taraudée, B34 à pattes et bride

Pattes fixes

Ventilation IC411

Protection minimum IP55

Isolation classe F/B

Joint à lèvres

Roulements SKF

Sondes CTP

Applications
Moteurs électriques ATEX gaz et poussières

SNE est actif dans tous les domaines industriels et a acquis une très grande expérience et de nombreuses références dans de nombreuses applications, et ce, dans tous les secteurs.

  • Sucrerie
  • Industrie agricole
  • Briqueterie et céramique
  • Cimenterie
  • Chimie
  • Pétrochimie
  • Agroalimentaire
  • Verrerie
  • Marine offshore
  • Meunerie
  • Mines et exploitation minière
  • Pétrole et gaz
  • Pharmaceutique
  • Aciérie
  • Industrie textile
  • Production d’huile végétale
  • Traitement de l’eau
  • Industrie du bois
  • Traitement des déchets
  • Énergie
